德國GOM ATOS 5工業級三維掃描儀-華普通用

型號：ATOS 5

ATOS 5工業級三維掃描儀的性能達到了一個新的水平，尤其是在測量有光澤和黑暗的表面、精細結構和邊緣時。該技術加快了總測量時間，同時提供了精確的 3D 測量數據。

在線咨詢

服務熱線 0755-86677030

產品描述

德國GOM ATOS 5 三維掃描儀創新技術

通過創新實現精準

由于其先進的相機技術、強大的光源和高性能軟件，ATOS 5 的性能達到了一個新的水平，尤其是在測量有光澤和黑暗的表面、精細結構和邊緣時。該技術加快了總測量時間，同時提供了精確的 3D 測量數據。

高速三維掃描

每次掃描僅需0.2秒

快速資料處理

光纖接頭

大資料流程量

線纜長度達30米

高細節解析度

按單位面積細條紋投影

低雜訊等級

複雜幾何形狀的精確掃描

大量測范圍

測量范圍達1000mm

顯卡加快測量速度

得益于GPU加速，ATOS 5可快速提供測量結果。GOM Inspect軟件依靠顯卡的計算能力。GPU擁有大量核心，單次掃描的處理速度更快，這大大縮短了總體測量時間。再加上強大的光源和相機技術，ATOS 5的性能提高到了一個全新水平。

ATOS 5 加速生產流程

ATOS 5 滿足工業用戶的高計量要求。該系統提供高精度數據：從工具和模具到塑料和金屬零件。檢測軟件 GOM Inspect Pro 將指導您完成從測量和評估到檢測報告的整個工作流程。全場 3D 掃描通過使錯誤和缺陷可見，從而實現全面的過程和質量控制。這允許采取早期的糾正措施和快速的過程優化。

快速地

檢測速度提高 50%
曝光時間短，即使反光和深暗表面也是如此
測頭輻射范圍更廣，測速更快

用戶友好的軟件

測量、評估和報告一體化
提供孿生數模，用于檢測、增材制造、仿真和逆向工程
詳細的3D模型（拉延結構、小半徑曲面或包邊）。
測量、評估和報告的完整包
用于檢測、適應性制造、模擬和逆向工程的數字雙胞胎
詳細的3D模型（肋骨結構、窄半徑或折邊）。

強大的

為工業用途而開發
自我監控系統
快速無干擾的快速數據傳輸

靈活的

測頭可變，滿足個性化需求
可作為固定式、移動式、自動化系統操作
適用于生產環境和測量室

GOM ATOS 5 專為廣泛的任務而設計

汽車、消費品和航空航天行業的公司正在成功地使用 ATOS 5 來加快產品的上市時間和維護，并確保持續生產的質量，從而最大限度地降低成本。這些傳感器可確保鈑金、工具和模具、渦輪葉片、原型以及注塑和鑄造零件的質量。該軟件指導用戶完成整個工作流程。

鑄造和鍛造

在砂模、壓模和熔模鑄造工藝以及鍛造行業中，ATOS 5用于從模擬驗證，到加速模具試制和首件檢驗，再到生產控制和數控加工的質量保證。

系統根據設計參數進行檢測規劃。在模型和模具制造中，對工具和模型進行有針對性的修正，并對半模、模芯和滑塊的適配度進行檢查。在模具試制中，對鑄造件的形狀和尺寸精度進行檢查，比如零件幾何形狀、材料厚度、收縮和翹曲。對于批量生產的質量控制，測量和評估過程都是自動化的。

塑料

ATOS 5通過測量原型、電極、模具和注塑件的完整表面，加快了注塑、吹塑和熱成型的所有階段。此外，系統能快速、完整地測量高難度的自由形狀的輪廓。全域測量結果保證了更快的首件檢測和有針對性的模具修正，從而縮短生產周期。對于批量生產的質量控制，測量和評估過程都是自動化的。

金屬成型

ATOS 5適用于沖壓、折彎、拉伸、壓制和成型工藝鏈，可提供穩定的質量保證。幫助優化零件和模具設計，加快模具試制和首件檢驗。此外，ATOS 5確保批量生產期間的高效生產控制和裝配分析。

增材制造

在增材制造領域，ATOS 5 可減少迭代次數，優化過程控制，加快產品開發和上市時間，并確保產品質量。ATOS 5三維掃描將增材制造零件的完整表面數字化，并提供高分辨率的多邊化網格（STL文件）。通過將測量數據與GOM檢測軟件中的設計數據進行比較，檢查零件的尺寸質量，從而改進CAD模型。這些數據簡化了逆向工程。由ATOS 5創建的3D點云可以作為STL文件用于直接3D打印，這樣一來，耗時的CAD數據創建對于快速原型制造來說就不再是必需。

GOM ATOS 5 三維掃描儀特性

掃描資料品質提升

德國gom三維掃描儀 GOM ATOS 5 高精度三維掃描儀憑藉其強大的光源，為各種手動和自動化應用提供高精三維掃描測量資料：3D測量對象包括工具、模具、塑膠件和鈑金件等。在三維掃描資料的細節解析度方面，ATOS 5 光學3D掃描資料品質尤為突出，特別在極小細節、細窄半徑和凸緣等細節特征的表現。

全新強大三維測量軟件

德國gom藍光三維掃描儀,每套ATOS三維掃描儀系統都是由3D測量頭以及相應三維測量軟件組成的完整解決方案。就應用軟體而言，它們既能進行參數化、可追溯性測量，并能完成因次分析。這種穩定可靠的三維檢測軟件解決方案用于控制 GOM ATOS 5 藍光三維掃描儀，產生高精度的三維掃描資料，并具備完整的三維檢測和報告功能。

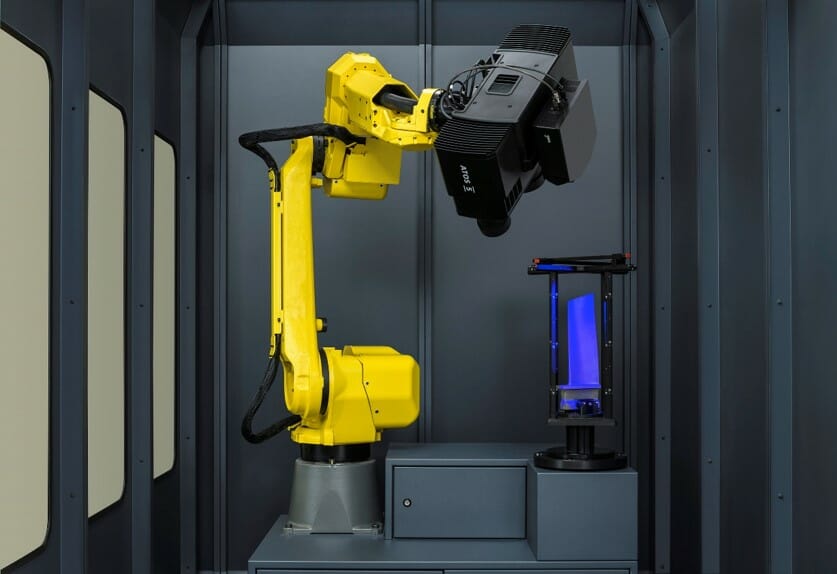

GOM ATOS SCANBOX自動化三維掃描測量應用

ATOS 5非接觸式三維掃描儀憑藉其強大的光源，在自動化三維掃描應用中，就大型3D測量體積以最高速執行3D掃描工作。ATOS 5便攜式光學3D測量儀與 GOM ATOS ScanBox自動化三維掃描測量系統系列相結合，是適用于模具、射出成形、鑄造、沖壓和車體制造的高端3D掃描系統。

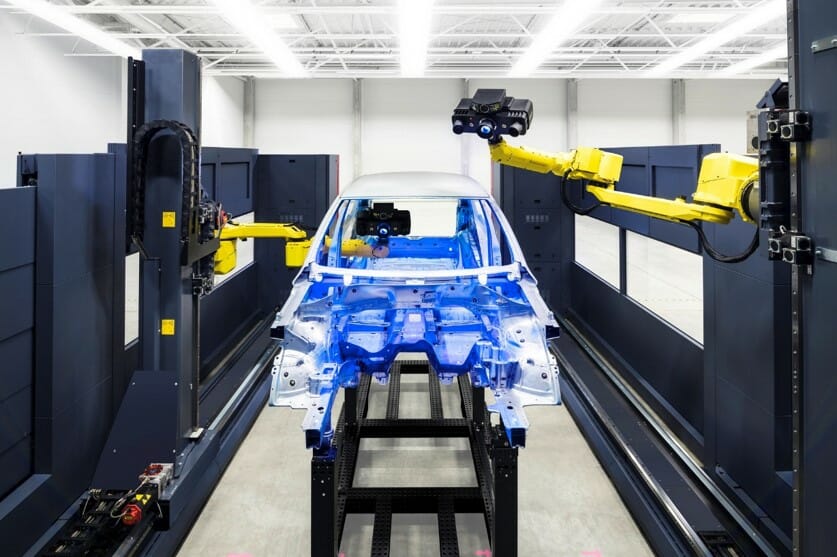

產線中的三維掃描工作

通過優良的硬體和軟體組合，將三維掃描計量技術安全有效地整合到生產現場。其工業化產品設計，提供合適的防塵和防濺水保護。整個三維掃描儀系統通過光纖和智慧感測器通信，使資料傳輸快速、抗干擾，成為完全自行監控的系統。
