全面洞悉

現代前照燈的質量保證

ZKW照明系統為汽車行業開發及制造創新、高質量的照明系統。但新材料、復雜設計和嚴格的公差使得傳統測量越來越局限。ZEISS METROTOM X射線工業CT掃描儀為ZKW提供了全新的可能。結合CT評定軟件 GOM Volume Inspect Pro，實現無損測量及檢測，快速提供全面的結果。從而節省開發時間，確保穩定的生產流程。

前照燈與尾燈滿足兩大功能。一方面，它們是駕駛員和其 他道路使用者的光源及信號源。另一方面，它們是車輛視 覺外觀的決定性部分。隨著功能性和美觀的需求提升，部件的復雜性也大大增加。一個前照燈從過去由100個零件組成到如今300個甚至更多，鏡頭也從一個到多個，用于光的高精度HD投射，必需精確定位。

此外，硅等新型光學材料對生產和質量保證提出了新的要求，測量公差變得越來越嚴格。ZKW的高清鏡頭精度達到毫米的千分之一。ZKW照明測試系統開發經理Bernhard Voglauer說。“為了達到理想的照明效果，必須有正確的距離及光軸，并避免任何傾斜和轉動。”照明模塊變得過于復雜，且硅等新材料難以通過X射線工業CT掃描儀或光學掃描儀采集數據，使得ZKW在質量保證方面需要尋求一個新方案。

ZKW必須在組裝后檢查部件，否則甚至無法識別某些異常來源。在驗證過程中，ZKW會特別注意光學元件的安裝方式，以避免日后的潛在損壞。例如，曾經發生過由發光二極管引起的一些熱應力，導致鏡頭座及鏡頭磨損。“如果我們僅在拆卸狀態下檢查單個組件，永遠無法確定這—點，”Voglauer 強調說。但這些洞察至關重要，因?yàn)樗鼈兪沟?ZKW照明系統能夠確保穩定的生產流程并提供客戶所期望的優質品質。

ZKW長期以來一直依靠X射線技術檢測及測量組裝好的模組或整體前照燈，但以往由外部檢測實驗室完成，需要花費3到4周時間，不符合ZKW的效率理念。

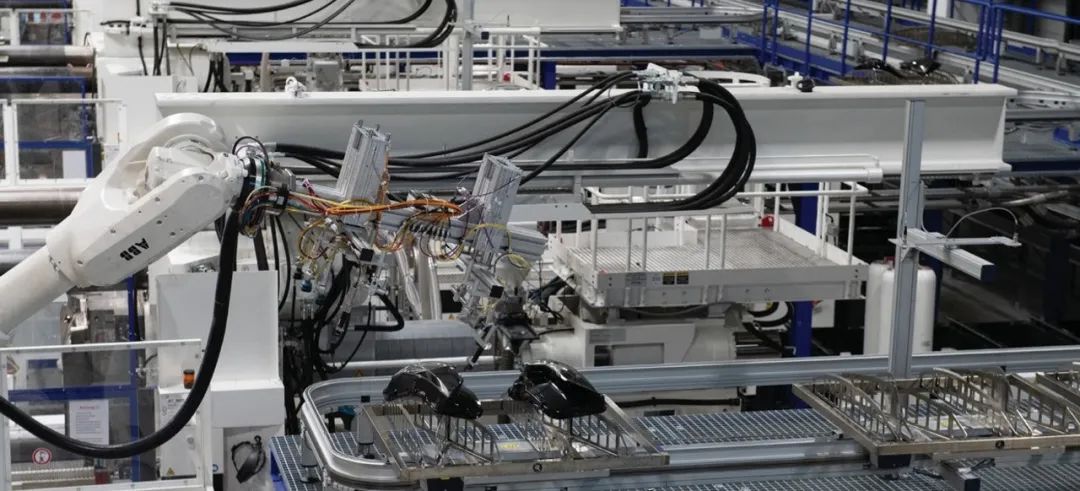

自從配置了兩臺ZEISS METROTOMX射線工業CT掃描儀可以更快地獲取最終結果，不僅節省開發時間，反應時間也更快，也助力降低生產成本。

ZEISS METROTOMX射線工業CT掃描儀的500W高性能射線管及3K探測器的高分辨力確保了快速的結果及清晰的圖像質量。即使面對具有不同類型材料的復雜設計，例如銅、鋁或不同厚度和類型的塑料，計算機斷層掃描系統也可全面駕馭。CT系統的高性能還使ZKW照明系統可以一次同時掃描20多個工件，此外還可整體掃描前照燈－這是一個重要優勢。

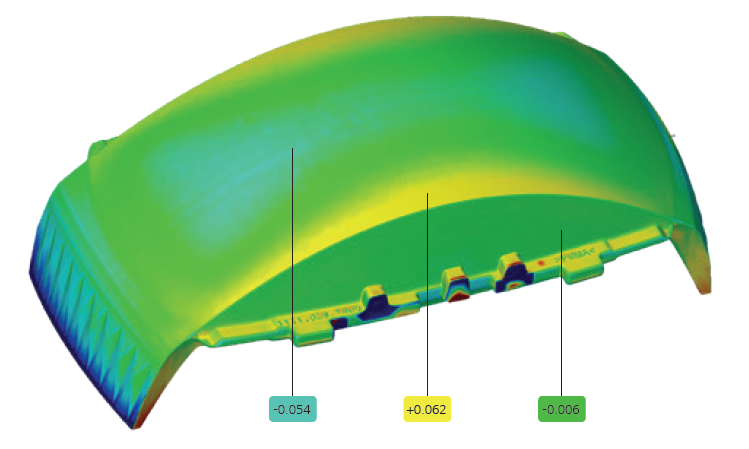

ZKW照明系統借助可視化體積檢測實現部件的裝配檢測，查看3D體積及2D截面切片顯示硅光導是否處于正確位置。部件的測量包括形位公差的驗證，也完全可在GOM Volume Inspect中完成。部件內部的飛行貫穿視頻以及PDF測量報告可定期與模具開發的同事分享，以便他們共同確定所需的優化措施。測量實驗室的所有檢測結果都輸入ZEISS PiWeb，然后集成在所有系統中。
